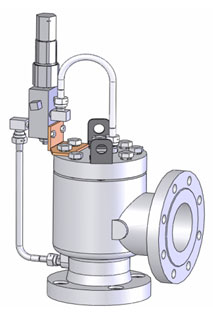

HTXD系列先导式安全阀 突开型
| 产品工作原理： 当系统正常工作，系统压力通过进口压力管、导阀和气室压力管传到主阀阀瓣顶部的圆顶气室，从而在主阀瓣上产生了一个向下的净作用力，使主阀处于关闭状态。
当系统压力达到整定压力时，导阀开启并封闭导阀进气通道，主阀气室的压力通过导阀排放泄压，压力急剧下降，主阀阀瓣完全打开，流体通过主阀泄放降压。
当系统压力降低到一定值时，导阀回座，使得流体重新进入主阀的圆顶气室，关闭主阀。
规格及性能 ● 规格：1" D 2"~8" T 10" ● 压力级：150 lb~2500 lb ● 温度：-29℃ ~ +260℃ ● 整定压力偏差：≤±3% ● 超压：≤10% ● 启闭压差：≤10% ● 密封性能：起跳回座后能保持良好的密封性，符合API Std527标准中的规定。 特点： ● 允许工作压力接近安全阀的整定压力
● 阀座软密封保证安全阀起跳前后的良好密封性
● 安全阀动作性能和开启高度不受背压的影响
● 较小超压就能使主阀迅速达到全启状态
● 导阀非流动型结构设计减少了有害介质的排放，避免环境污染
● 启闭压差可调
● 可在线检测安全阀的整定压力
|
 |
