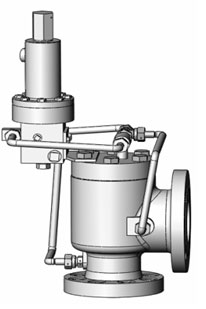

HTXD系列先导式安全阀 调制型
| 产品工作原理： 当系统压力低于阀的整定压力时，系统压力经过导阀的进口阀座进入主阀气室，作用在主阀阀瓣上，使主阀保持关闭，此时气室压力等于系统压力。
当系统压力逐渐增加接近整定压力时，导阀进口密封关闭，系统压力再稍有增加，导阀出口密封开启，泄放部分主阀气室压力。当系统压力逐渐超过整定压力，阀门开始产生调制动作，使主阀阀瓣移动到精确的高度，并保持稳定的排放状态。主阀可在超压10%之前达到全开高，实现全排量。
当系统压力开始下降，导阀活塞位置下降，导阀出口密封关闭，进口密封重新开启，系统压力进入气室，主阀开始关闭。当系统压力降至回座压力时，主阀回座。在整个过程中，导阀出口排气端一直与主阀出口相连。
规格及性能 ● 规格：1" D 2"-8" T 10" ● 压力级：150 lb-2500 lb ● 温度：-29- +260°C ● 整定压力偏差：≤±3% ● 超压：≤10% ● 启闭压差：≤10% ● 密封性能：起跳回座后能保持良好的密封性，符合API Std527标准中的规定。 特点： ● 随系统超压值得增加（减少）而比例开启（关闭），从而减少产品的损失和噪音。 ● 减少了阀门动作时对被保护装置的冲击载荷 ● 阀座软密封保证安全阀启跳前后的良好密封性 ● 允许工作压力接近安全阀的整定压力 ● 安全阀动作性能和开启高度不受背压的影响 ● 启闭压差可以调节 ● 导阀非流动型结构设计减少了有害介质的排放和环境污染 ● 导阀出口可直接与排放管路相连接而不受背压影响 ● 可以在线检测安全阀的整定压力 |
 |
